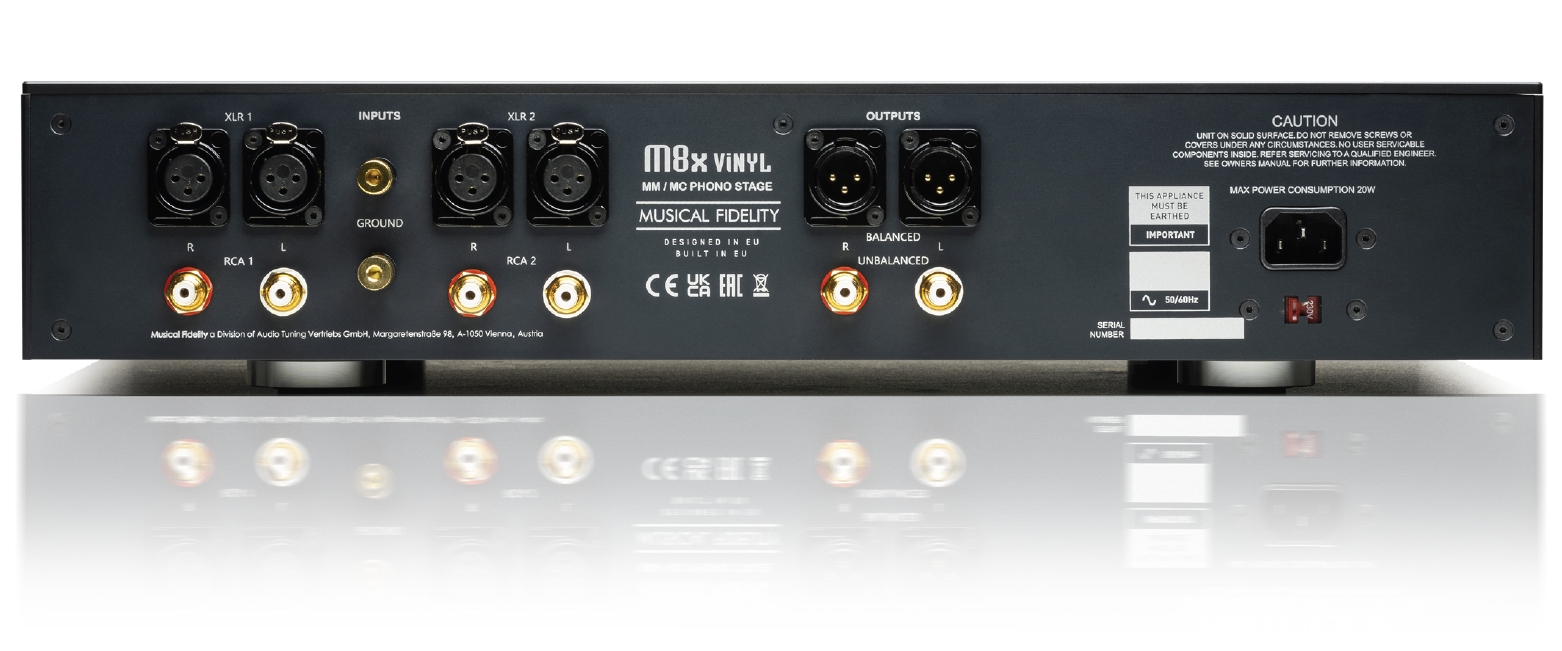

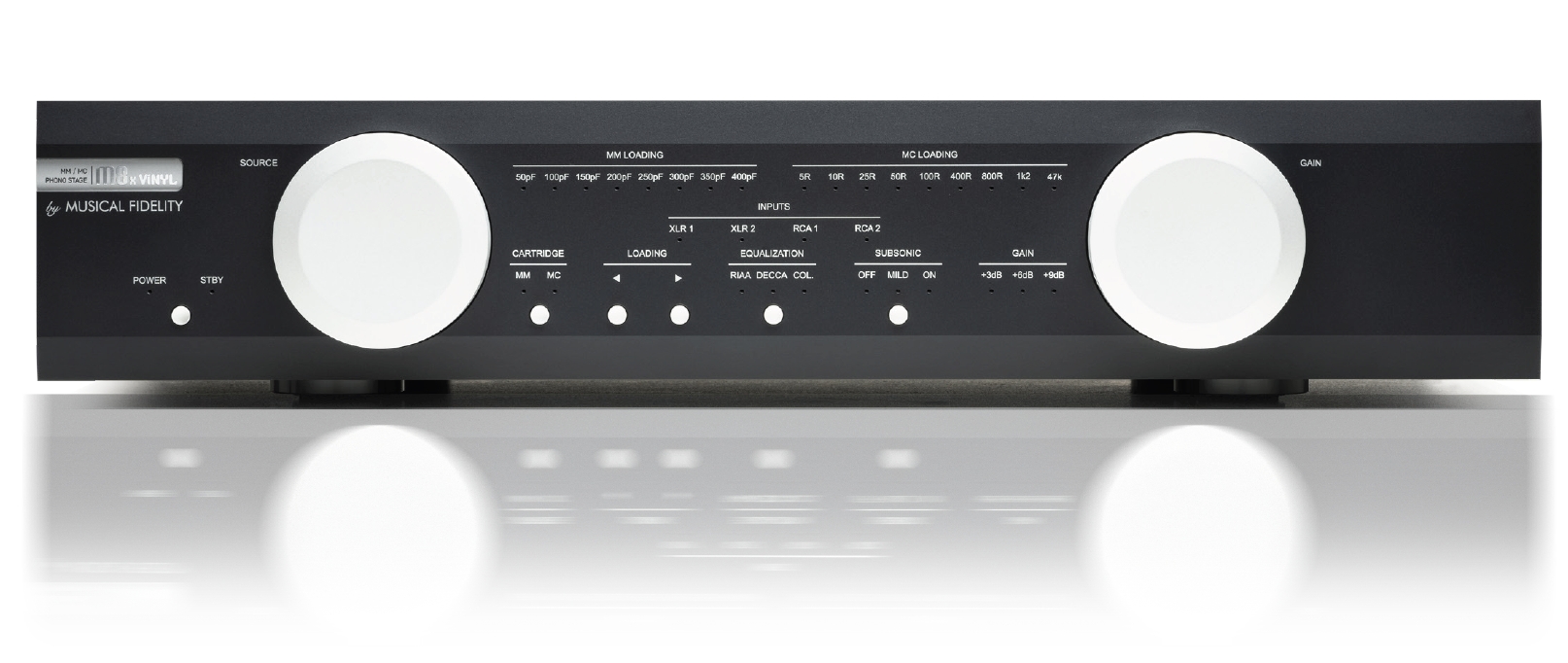

Urządzenie posiada w pełni zbalansowaną konstrukcję opartą na wykorzystaniu elementów dyskretnych. W torze audio odnajdujemy trzy stopnie z obwodami w klasie „A” zapewniającymi regulację wzmocnienia od 40dB do 69dB (MM i MC). W zasilaczu wykorzystano transformator Super Silent Power który, by chronić sygnał przed zewnętrznymi zakłóceniami elektromagnetycznymi został obudowany. Zastosowano nowe dyskretne filtrowanie napięć zasilających i przydatne blokowanie prądu stałego (DC Blocker). Oprócz standardowej korekcji RIAA odnajdziemy także mniej popularne: DECCA i COLUMBIA a także dwustopniowy filtr subsoniczny. Przedwzmacniacz posiada dwa wejścia RCA i dwa wejścia XLR oraz po jednym wyjściu RCA i XLR. Każde z wejść jest niezależne i może być indywidualnie wysterowane. Obudowa wykonana jest z grubych wytłaczanych aluminiowych paneli, wykorzystuje duże gałki potencjometrów nawiązując swoim wyglądem do wyglądu kultowego wzmacniacza M8xi. Brak wyświetlacza doskonale chroni ultra czułe sygnały przed zakłóceniami przez nie generowanymi i zapewnia ponadczasowy wygląd.

M8x Vinyl w stosunku M6x Vinyl

M8x Vinyl w porównaniu do swojego mniejszego brata M6x Vinyl, idzie o krok dalej w niemal wszystkich aspektach konstrukcyjnych i jakościowych.

• Jest w pełni zbalansowany i w pełni dyskretny. M6x Vinyl był już w pełni dyskretny, ale nie w pełni     zbalansowany. W M8x Vinyl, oba kanały otrzymują własne niezależne stopnie wzmocnienia, co   oznacza że zawierają ponad dwa razy więcej elementów, a płytka drukowana jest prawie 3 krotnie   większa.
• Ulepszona konstrukcja bloku wzmacniacza składa się teraz z 3 stopni, które są w stanie zapewnić  większe wzmocnienie niż wcześniej i działać przy niższym poziomie szumów i zniekształceń!
• Więcej opcji wzmocnienia: 40, 43, 46, 60, 63, 69 dB
• Nowe dyskretne filtrowanie napięcia i obwody blokujące prąd stały (DC Blocker). Podobnie jak płytka przedwzmacniacza gramofonowego tak również płytka zasilacza jest teraz 3x większa. To jest potrzebne do niezależnego zasilania w pełni zbalansowanego przedwzmacniacza gramofonowego, który stał się teraz dwukrotnie bardziej wymagający!
• Super Silent Power Transformer jest teraz obudowany, aby chronić bardzo wrażliwy stopień gramofonowy przed zewnętrznym promieniowaniem elektromagnetycznym.
• DECCA & COLUMBIA w uzupełnieniu do standardowej korekcji RIAA
• Podwójnie dzielony pasywny stopień korektora
• Dwustopniowy filtr subsoniczny (przełączany: wył. – łagodny – standardowy)
• Więcej niezależnych wejść i więcej ustawień obciążenia dla ultra-precyzyjnego dopasowania do wykorzystywanej wkładki.

Ekstremalnie dyskretna moc

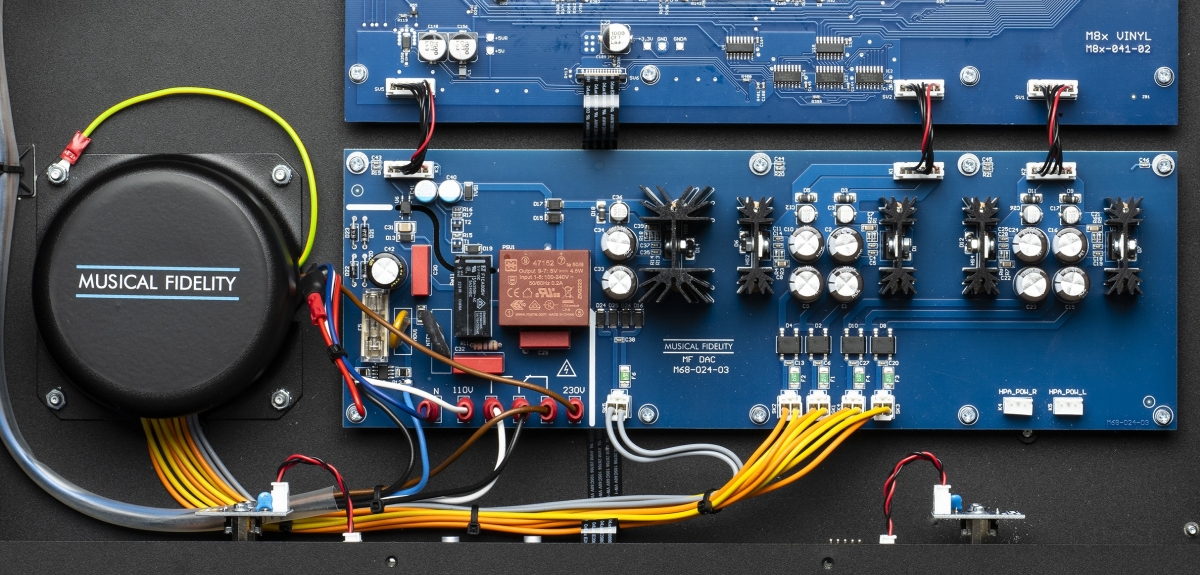

M8x Vinyl to doskonały przykład na rozwój super cichych transformatorów. Gniazda zasilania klasy przemysłowej z filtrem EMI i blokerem DC, zatrzymują zakłócenia z sieci, przez co eliminują szum transformatora. Zamknięty transformator toroidalny ma rdzeń o małym nasyceniu i minimalnym promieniowaniu elektromagnetycznym co predestynuje go do stosowania przy delikatnych sygnałach gramofonowych. Każdy dyskretny stopień wzmacniacza posiada serwomechanizm DC zapewniający optymalny tryb pracy zasilania. Przedwzmacniacz posiada dwa wysokiej jakości symetryczne zasilacze niskoszumowe, po jednym dla każdego kanału - wszystkie pasywnie filtrowane i regulowane. Jeśli pracujemy z mikrowoltami uzyskanymi z wkładki gramofonowej, wszystko odgrywa swoją bardzo ważną rolę; każdy decybel odstępu sygnału od szumu jest niezwykle ważny.

Zbalansowana konstrukcja

W pełni zbalansowana konstrukcja, zastosowana w M8x Vinyl, składa się z dodatniego (+) i ujemnego (-) względem zera przebiegu sygnału. Prawdziwie zbalansowany wzmacniacz wydobywa ostateczną informację muzyczną z sygnałów +/-, odejmuje, a następnie usuwa cały szum, który mógłby potencjalnie zostać dodany w transmisji. Wzmacniacz „pseudozbalansowany” nie będzie przetwarzał sygnałów +/- niezależnie, ale doda je do siebie, zanim zostaną wzmocnione. Konstrukcja „pseudozbalansowana” nie korzysta z ogromnych zalet, jakie oferują połączenia zbalansowane (XLR). W prawdziwym, w pełni zbalansowanym urządzeniu, sekcje + i - zarówno lewego, jak i prawego kanału są traktowane indywidualnie, co w rezultacie podwaja sekcje wzmacniacza. Potrzebujesz dwa razy więcej miejsca na płytce drukowanej, dwa razy więcej komponentów elektrycznych i musisz być dwa razy bardziej ostrożnym przy planowaniu układu obwodu. W rezultacie, M8x Vinyl wyróżnia się w tłumieniu niepożądanych szumów, błędów i zakłóceń i oferuje najlepszy możliwy stosunek sygnału do szumów.

Każde z wejść single-ended (RCA) lub zbalansowane (XLR) może być indywidualnie ustawione dla wkładek MM/MC. Każde wejście zapamiętuje przypisane mu ustawienia. Bardzo duży zakres wzmocnienia od 40dB (wzmocnienie napięcia 100x) do 69dB (wzmocnienie napięcia 3690x) jest bez zakłóceń przełączany za pomocą przekaźników. Przedwzmacniacz gramofonowy musi być niewiarygodnie „cichy” (w pełni zbalansowana konstrukcja daje tutaj przewagę na konstrukcją niezbalansowaną) aby poradzić sobie z tak wysokim wzmocnieniem. Pojemność wejściowa i impedancja wejściowa są przełączane za pomocą tranzystorów JFET.

Kosztowna i technicznie niezwykle wyrafinowana implementacja, pozwala M8x Vinyl dopasować się do dowolnej wkładki i doskonale zintegrować ją z resztą systemu Hi-Fi. Według tych kryteriów M8x Vinyl jest idealny. Nie ma praktycznego słyszalnego szumu, nawet przy najwyższych poziomach wzmocnienia. Tak naprawdę nie ma zniekształceń. Nie można przeciążyć jego wejścia i wyjścia i można idealnie dopasować wkładkę. Przynosi intencje artysty, jego emocje i pasję do uszu i serca słuchacza.

Obwody zbudowane na elementach dyskretnych

Obwód dyskretny składa się z odrębnych elementów elektronicznych zwanymi również komponentami dyskretnymi. Mogą to być elementy „pasywne”, takie jak rezystory, kondensatory i cewki, jak również elementy „aktywne” takie jak tranzystory. Ich przeciwieństwem jest układ scalony (IC = chip), który może być używany w łańcuchu sygnałowym np. jako wzmacniacz operacyjny (Op-Amp).

W naszej branży stosujemy wyspecjalizowane wzmacniacze operacyjne IC zbudowane specjalnie do zastosowań audio, które pozwalają nam produkować bardzo małą i wydajną elektronikę, a także zaoszczędzić czas inżynierów. Jednak niezliczone godziny testów odsłuchowych i lata doświadczeń pokazały nam, że nawet najlepsze układy scalone nie mają umiejętności bycia tak neutralnymi, dynamicznymi i żywymi by stworzyć charakterystyczne dla urządzeń Musical Fidelity „brzmienie”. Są również bardzo trudne - jeśli nie niemożliwe - do naprawy. Z tego powodu odkrywamy na nowo naszą pasję do tradycyjnych, dyskretnych konstrukcji. Tam, gdzie standardowe przedwzmacniacze gramofonowe z układami scalonymi mają kilkadziesiąt lub kilkaset elementów, konstrukcje oparte na elementach dyskretnych będą ich wykorzystywać setki lub tysiące. To sprawia, że proces projektowania trwa długo, ale naszym zdaniem skutkuje to uzyskaniem najlepszego dźwięku w stosunku do koniecznych do poniesienia kosztów.
